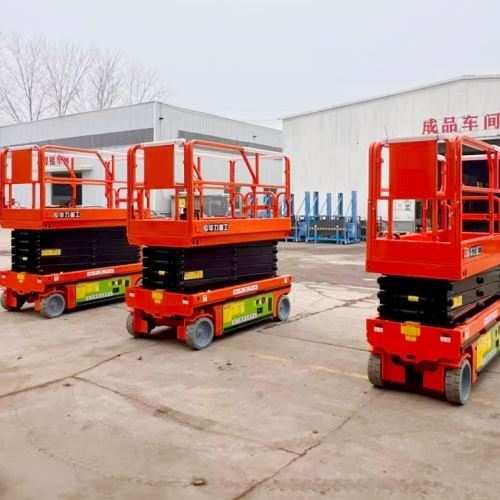

الرافعة المقصية التي يبلغ طولها 20 قدمًا هي عبارة عن ماكينة عمل جوية كهربائية ذاتية الدفع بالكامل-مصممة لمهام الصيانة الداخلية والخارجية ذات الارتفاع المتوسط. مع الحد الأقصى لارتفاع العمل الذي يبلغ 20 قدمًا، يعمل هذا المصعد الصغير على التخلص من متاعب السلالم والسقالات أثناء العمليات اليومية في الأماكن المرتفعة.
معلمات المنتج
|
حمل العمل الآمن
|
320 كجم/450 كجم
|
|
منصة ممتدة SWL
|
100 كجم
|
|
أقصى ارتفاع للعمل (أ)
|
10m
|
|
الحد الأقصى لارتفاع المنصة (ب)
|
8m
|
|
الطول الكلي (ج)
|
2.46m
|
|
عرض الآلة الكاملة (د)
|
1.18m
|
|
الارتفاع الكلي (السياج غير مطوي)
|
2.36m
|
|
الارتفاع الكلي (طي السياج) (E)
|
1.85m
|
|
أبعاد المنصة (الطول × العرض (F))
|
2.3m*1.14m
|
|
حجم امتداد المنصة (G)
|
0.9m
|
|
الحد الأدنى من الخلوص الأرضي (حالة التراجع)
|
0.1m
|
|
الحد الأدنى من الخلوص الأرضي (حالة الرفع)
|
0.02m
|
|
قاعدة العجلات
|
1.92m
|
|
الحد الأدنى لنصف قطر الدوران (العجلة الداخلية)
|
0
|
|
الحد الأدنى لنصف قطر الدوران (العجلة الخارجية)
|
2.35m
|
|
محرك الرفع/محرك القيادة
|
24 فولت/4.5 كيلو واط
|
|
سرعة سير الآلة (حالة التراجع)
|
3.5 كم/ساعة
|
|
سرعة قيادة الآلة (حالة الرفع)
|
0.8 كم/ساعة
|
|
سرعة الارتفاع/السقوط
|
4-6 م/دقيقة
|
|
بطارية تخزين (خلية جافة)
|
4*6 فولت/200 أمبير
|
|
شاحن
|
24v/30A
|
|
أقصى قدرة على التسلق
|
25%
|
|
الحد الأقصى لزاوية العمل المسموح بها (داخلي/خارجي)
|
3 درجة
|
|
صور
|
Φ381*127 مللي متر
|
|
وزن الآلة كاملة
|
2450 كجم
|
أذرع رفع مقصية معززة للخدمة الشاقة بطول 20 قدمًاأذرع مقصية سميكة متعددة-من الصلب المنغنيز مع طلاء مضاد للصدأ-. يستخدم كل مفصل محامل ذاتية التشحيم لتقليل الاحتكاك أثناء دورات الرفع المتكررة، ومقاومة التشوه تحت الحمل الكامل. جميع طبقات اللحام مصقولة بالكامل لضمان المتانة الهيكلية.
منصة عمل منزلقة قابلة للتوسيعيمتد سطح المنصة الأمامية بمقدار 600 مم إلى الخارج، مما يؤدي إلى توسيع مساحة العمل لاثنين من المشغلين بالإضافة إلى الأدوات. محاط بدرابزين أمان عالي القوة- مع بوابات قفل سريعة التحرير- لسهولة الدخول/الإيقاف. سطح المنصة المنقوش المضاد للانزلاق يمنع الانزلاق أثناء العمل.
نظام التحكم بالسلامة المزدوجعصا تحكم كاملة الوظائف على المنصة للرفع والقيادة والتوجيه. لوحة تحكم أرضية احتياطية في القاعدة لخفض الطوارئ أو الصيانة. تم تثبيت أزرار التوقف في حالات الطوارئ على كل من المنصة والقاعدة لقطع الطاقة بشكل فوري في حالة المخاطر.
آلية الحماية التلقائية من الحفرتبرز أرجل الدعم المحملة بنابض- تلقائيًا مع ارتفاع المنصة. تقوم الماكينة بقفل وظائف القيادة عند رفعها لتجنب الانقلاب على الأرض غير المستوية، مما يقلل بشكل كبير من مخاطر الحوادث في الموقع.
سيناريوهات استخدام المنتج
فحص رف مخزون الرافعة المقصية 20 قدمًا، وترتيب مخزون الرف العالي، واستبدال تركيبات الإضاءة العلوية، وصيانة رشاشات الحريق، وتركيب لافتات المستودعات. يتنقل الجسم المدمج في ممرات الرفوف الضيقة دون عرقلة نقل البضائع.
إصلاح سقف مركز التسوق، وفحص قنوات تكييف الهواء، وتنظيف النوافذ الزجاجية، وتركيب الملصقات الإعلانية للمركز التجاري، وصيانة إضاءة ممر الفندق، وتوجيه كابلات مبنى المكاتب. تصميم كهربائي خالي من العادم يناسب المساحات الداخلية المغلقة بالكامل.
طلاء الجدران الداخلية، وتركيب أنابيب السقف، وإنشاء جدران التقسيم، وإعداد الأسلاك الكهربائية للمباني الجديدة. يحل ارتفاع الرفع العالي المستقر محل السقالات والسلالم المحمولة المحفوفة بالمخاطر لتعزيز كفاءة العمل.
فحص المعدات العلوية لخط الإنتاج، وصيانة إضاءة المصنع، وإصلاح خطوط الأنابيب العلوية، وتركيب لافتات المصنع. لا يؤدي التشغيل المنخفض الضوضاء إلى تعطيل الإنتاج المستمر لورشة العمل.
التعبئة والتغليف والتسليم
التعبئة والتغليف الثابت للآلة بالكامليتم تنظيف الرافعة المقصية بالكامل وتغليفها بزيت مضاد للصدأ-قبل الشحن. يتم تغليف جميع الأجزاء المعدنية المكشوفة بغشاء فقاعي وألواح بلاستيكية مقاومة للماء لتجنب تلف الخدش والرطوبة أثناء النقل. يتم تغطية لوحات التحكم وأذرع التحكم المهمة برغوة واقية مخصصة.
حل تحميل الحاوياتالحجم الصغير المطوي يسمح بتحميل 4-6 وحدات في حاوية شحن واحدة سعة 20GP. تعمل الأقواس الفولاذية الثابتة وأشرطة الشد على قفل كل آلة بإحكام لمنع التحول والاصطدام أثناء النقل عبر المحيطات. يتم غلق العجلات باستخدام أوتاد خشبية لمنعها من التدحرج.
قطع الغيار التعبئة منفصلةيتم تعبئة قطع الغيار القياسية المجانية (المنصهرات، وأزرار التحكم، وكابلات الشحن، وأدلة التشغيل) في علب خشبية منفصلة متصلة بإطار الماكينة. تتضمن جميع المستندات دليل التشغيل باللغة الإنجليزية ونسخة من شهادة CE وتقرير فحص المصنع.
نحن مصنعون محترفون لمنصة العمل الجوية مع أكثر من 3 سنوات من الخبرة في الإنتاج، ونغطي ورشة صناعية حديثة بمساحة 35,000 متر مربع. يدمج مصنعنا ورش عمل مستقلة للبحث والتطوير وقطع المعادن واللحام والتجميع واختبار المنتجات النهائية، مع مجموعة كاملة من معدات الإنتاج الآلي. نحن ندعم تخصيص OEM وODM: لون جسم الماكينة المخصص وطباعة شعار العلامة التجارية وحجم امتداد المنصة وتكوينات السلامة الخاصة بناءً على متطلبات سوق العميل.
تجتاز جميع الرافعات المقصية ذاتية الدفع التي يبلغ طولها 20 قدمًا -اختبارات الطرف الثالث-وتتمتع بشهادات التصدير العالمية الكاملة:
شهادة CE (معيار آلات العمل الجوي في الاتحاد الأوروبي EN280)
شهادة نظام إدارة الجودة الدولية ISO9001
تقرير فحص إنتاج المصنع
تقرير اختبار سلامة الحامل
شهادة اختبار ضغط النظام الهيدروليكي
وثيقة اختبار أداء السلامة الكهربائية
يمكن توفير وثائق التصديق الكاملة مع البضائع للتخليص الجمركي في جميع دول أوروبا وجنوب شرق آسيا والشرق الأوسط، مما يزيل مخاطر الاحتجاز الجمركي للمستوردين.
المضخة الهيدروليكية، أسطوانة الرفع، محرك القيادة: إصلاح واستبدال مجاني لمدة 24 شهرًا
البطاريات: ضمان لمدة 12 شهرًا ضد عيوب الصناعة الأجزاء الاستهلاكية (العجلات، الأختام المطاطية، أزرار التحكم) لا يشملها الضمان المجاني، ولكننا نقوم بتوريد قطع الغيار بسعر تكلفة المصنع بشكل دائم.
مطابقة مجانية للمعلمات الفنية بناءً على ارتفاع العمل والحمل وبيئة الموقع
دعم التصميم المخصص للون الجسم وشعار العلامة التجارية ووظائف السلامة الخاصة
فيديو تشغيل المصنع مجانًا وكتالوج المنتجات وعروض الأسعار التفصيلية
العرض التوضيحي لآلة الزمن الحقيقي-عبر الإنترنت عبر مكالمة فيديو
دعم فني عبر الإنترنت على مدار 24 ساعة عبر البريد الإلكتروني والواتس اب ومكالمات الفيديو
يتم توفير دليل التشغيل باللغة الإنجليزية ودليل الصيانة ووثيقة استكشاف الأخطاء وإصلاحها مع كل شحنة
خدمة التوصيل السريع لقطع الغيار على مستوى العالم، حيث يتم شحنها بشكل منفصل خلال 3 أيام عمل بمجرد تأكيد طلب قطع الغيار
إرشادات فيديو عن بعد للصيانة اليومية وإصلاح الأعطال البسيطة
خدمة المتابعة الدورية-لتتبع حالة تشغيل الماكينة بعد التسليم
قبول طلبات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي: لون طلاء الرش المخصص، طباعة شعار العلامة التجارية، ترقية حاجز الحماية للمنصة، إضافة صندوق تخزين الأدوات، وضبط سعة البطارية لساعات عمل أطول.
